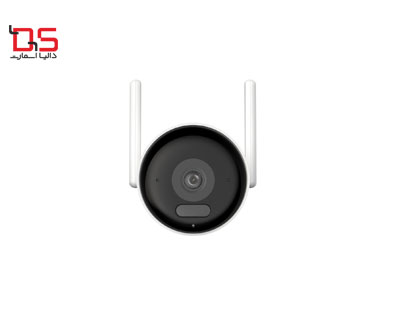

بررسی تخصصی دوربین مداربسته هایک‌ویژن DS-2CFW04(/EU)

دوربین تحت‌شبکه بالت بی‌سیم هایک‌ویژن مدل DS-2CFW04(/EU) یکی از راهکارهای مدرن و اقتصادی برند مطرح هایک‌ویژن برای پایش محیط‌های بیرونی است که ترکیب کارآمدی از کیفیت تصویر ۴ مگاپیکسل، اتصال بی‌سیم مبتنی بر استاندارد نوین Wi-Fi 6 و سیستم پردازش هوشمند رویدادها را در قالبی جمع‌وجور ارائه می‌دهد. این دوربین بالت برای پروژه‌ها و کاربری‌هایی طراحی شده است که در کنار نیاز به نظارت پیوسته و دید در شب دومنظوره (مادون قرمز و نور سفید)، امکان کابل‌کشی مستقیم شبکه در تمامی نقاط فراهم نیست و پایداری پهنای باند و نرخ انتقال دیتا در بستر بی‌سیم اولویت دارد. بهره‌مندی هایک‌ویژن DS-2CFW04(/EU) از استاندارد محافظتی IP66، سیستم صوتی دوطرفه و تفکیک هدفمند سوژه‌های انسانی و وسایل نقلیه، این مدل را به انتخابی استاندارد و قابل اتکا برای ورودی ساختمان‌ها، ویلاها، محوطه‌های کارگاهی و محیط‌های تجاری و مسکونی تبدیل کرده است.

مشخصات و ویژگی‌های هایک‌ویژن DS-2CFW04(/EU)

دوربین

دوربین مداربسته هایک‌ویژن DS-2CFW04(/EU) به یک حسگر تصویر 1/2.7 اینچی Progressive Scan CMOS مجهز شده است که حداکثر وضوح تصویر 2560 × 1440 پیکسل (۴ مگاپیکسل) را در اختیار ناظر قرار می‌دهد. از نظر عملکرد در محیط‌های کم‌نور، حداقل روشنایی مورد نیاز برای ثبت تصاویر رنگی 0.005 لوکس در F1.6 (با فعال بودن AGC) بوده و در تاریکی مطلق با فعال‌سازی نور مکمل، روشنایی ۰ لوکس را پشتیبانی می‌کند. سرعت شاتر الکترونیکی دوربین در بازه 1/3 ثانیه تا 1/100,000 ثانیه قابل تنظیم است که برای کنترل تاری حرکتی سوژه‌ها کاربرد دارد. تفکیک شب و روز در این دستگاه از طریق فیلتر مکانیکی IR cut انجام می‌پذیرد. همچنین پایه تعبیه‌شده برای DS-2CFW04 آزادی عمل کاملی را در تنظیم زاویه به مجری نصب ارائه می‌دهد؛ به‌طوری‌که امکان چرخش افقی (Pan) از ۰ تا ۳۶۰ درجه، چرخش عمودی (Tilt) از ۰ تا ۹۰ درجه و دوران حول محور (Rotate) از ۰ تا ۳۶۰ درجه برای پوشش دقیق کادر مورد نظر میسر است.

لنز

این محصول با لنز ثابت و مانت استاندارد M12 در دو فاصله کانونی انتخابی ۲.۸ میلی‌متر و ۴ میلی‌متر به بازار عرضه می‌شود که دیافراگم ثابت هر دو نسخه F1.6 است:

• نسخه ۲.۸ میلی‌متری با زاویه دید افقی ۱۲۴ درجه، زاویه عمودی ۷۰ درجه و زاویه مورب ۱۴۲ درجه، میدان دید بسیار عریضی را برای نظارت فضاهای کلی با عمق میدان ۱.۲ متر تا بی‌نهایت فراهم می‌کند.
• نسخه ۴ میلی‌متری با زاویه دید افقی ۹۱ درجه، عمودی ۴۹ درجه و مورب ۱۰۸ درجه، تمرکز بالاتری روی فواصل دورتر با عمق میدان ۱.۳ متر تا بی‌نهایت ایجاد می‌کند.

بر مبنای استاندارد DORI (تشخیص، مشاهده، شناسایی و تشخیص هویت)، توانایی تفکیک سوژه برای هر نسخه به شرح زیر تعیین شده است:

• لنز ۲.۸ میلی‌متر: تشخیص (Detect) تا ۵۵ متر، مشاهده (Observe) تا ۲۱ متر، بازشناسی (Recognize) تا ۱۱ متر و تشخیص هویت دقیق (Identify) تا ۵ متر.
• لنز ۴ میلی‌متر: تشخیص (Detect) تا ۶۷ متر، مشاهده (Observe) تا ۲۶ متر، بازشناسی (Recognize) تا ۱۳ متر و تشخیص هویت دقیق (Identify) تا ۶ متر.

نورپردازی

سیستم نور مکمل در دوربین هایک‌ویژن DS-2CFW04(/EU) از نوع دوگانه هوشمند (Smart Supplement Light) شامل ال‌ای‌دی‌های مادون قرمز (IR) و نور سفید (White Light) است. برد هر دو منبع نور مکمل تا شعاع ۳۰ متر را پوشش می‌دهد. طول موج نور مادون قرمز در این دوربین ۸۵۰ نانومتر است و سیستم هوشمند نورپردازی از اشباع نوری تصویر هنگام نزدیک شدن افراد به دوربین جلوگیری می‌کند.

ویدئو

بخش پردازش و فشرده‌سازی ویدئویی DS-2CFW04 بر پایه کدک‌های کارآمد H.265 و H.264 در استریم اصلی و فرعی عمل می‌کند. استریم اصلی با نرخ فریم 20fps در رزولوشن‌های 2560 × 1440، 1920 × 1080 و 1280 × 720 (در هر دو فرکانس ۵۰ و ۶۰ هرتز) جریان دارد و استریم فرعی با وضوح 768 × 432 و نرخ فریم 20fps بهینه‌سازی شده است. نرخ بیت ویدئو در بازه ۳۲ کیلوبیت بر ثانیه تا ۴ مگابیت بر ثانیه قابل تنظیم بوده و سیستم از هر دو سازوکار کنترل نرخ بیت CBR و VBR پشتیبانی می‌کند. در پروفایل‌های H.264 گزینه‌های Baseline ،Main و High Profile و در H.265 حالت Main Profile در دسترس است. همچنین قابلیت Region of Interest (ROI) با امکان تعریف ۱ ناحیه ثابت برای جریان اصلی، امکان تخصیص پهنای باند و کیفیت بالاتر به نقاط حساس تصویر را فراهم می‌سازد.

صدا

دوربین تحت‌شبکه DS-2CFW04(/EU) دارای سیستم صوتی یکپارچه مونو شامل ۱ میکروفون داخلی و ۱ بلندگوی داخلی با حداکثر توان مصرفی ۲ وات و فشار صوتی ۹۷ دسی‌بل در فاصله ۱۰ سانتی‌متری است که امکان مکالمه صوتی دوطرفه (Two-way Audio) را مهیا می‌کند. این سیستم از فیلتر حذف نویزهای محیطی (Environment Noise Filtering) بهره می‌برد. استانداردهای فشرده‌سازی صدا شامل G.711ulaw (با بیت‌ریت ۶۴ کیلوبیت بر ثانیه) و AAC-LC (با بیت‌ریت ۱۶ تا ۶۴ کیلوبیت بر ثانیه) در نرخ‌های نمونه‌برداری ۸ و ۱۶ کیلوهرتز هستند.

شبکه

ارتباط تحت‌شبکه این دوربین از دو طریق باسیم و بی‌سیم میسر است. درگاه فیزیکی شامل یک پورت اترنت RJ45 با سرعت خودکار 10M/100M بوده و در بخش بی‌سیم به ماژول تک‌آنتن با پشتیبانی از پروتکل‌های IEEE 802.11b/g/n و استاندارد پرسرعت IEEE 802.11ax (معروف به Wi-Fi 6) در باند فرکانسی ۲.۴ تا ۲.۴۸۳۵ گیگاهرتز مجهز است. پهنای باند کانال بی‌سیم در حالت ۲۰ و ۴۰ مگاهرتز (پشتیبانی از ۴۰ مگاهرتز تنها در استاندارد 802.11n) قابل استفاده است. نرخ انتقال دیتا بر حسب استاندارد به این ترتیب است:

• در 802.11b تا ۱۱ مگابیت بر ثانیه
• در 802.11g تا ۵۴ مگابیت بر ثانیه
• در 802.11n تا ۱۵۰ مگابیت بر ثانیه
• در 802.11ax تا ۱۱۴ مگابیت بر ثانیه

برد ارتباط بی‌سیم دستگاه در محیط‌های بدون مانع تا ۱۲۰ متر می‌رسد (که متناسب با شرایط محیطی متغیر خواهد بود). پروتکل‌های شبکه تحت پوشش شامل TCP/IP ،ICMP ،DHCP ،DNS ،HTTP ،RTP ،RTCP ،RTSP ،NTP ،IGMP ،IPv4 ،IPv6 ،UDP ،QoS و UPnP هستند. این مدل امکان نمایش هم‌زمان تصویر زنده تا ۶ کانال و تعریف ۳۲ حساب کاربری در ۳ سطح دسترسی مدیر (Administrator)، اپراتور و کاربر عادی را داراست. دسترسی به نرم‌افزار کلاینت iVMS-4200 و مرورگرهای وب نظیر کروم (نسخه ۵۷ به بالا)، فایرفاکس (نسخه ۵۲ به بالا) و اج (نسخه ۸۹ به بالا) فراهم است.

امنیت

هایک‌ویژن در مدل DS-2CFW04(/EU) لایه‌های امنیتی مختلفی را اعمال کرده است که عبارتند از:

• حفاظت با رمز عبور و اعمال الزامات رمز عبور پیچیده
• واترمارک (Watermark) روی فریم‌ها جهت جلوگیری از دستکاری تصاویر
• احراز هویت Basic و Digest برای پروتکل HTTP
• احراز هویت WSSE و Digest برای رابط Open Network Video Interface
• رمزنگاری اتصال بی‌سیم تحت استانداردهای WPA-PSK/WPA2-PSK و WPA-EAP/WPA2-EAP
• احراز هویت مبتنی بر آدرس سخت‌افزاری (Host Authentication via MAC Address)
• ثبت وقایع در لاگ امنیتی (Security Audit Log)

تصویر

پردازش تصویر در این دوربین شامل Digital WDR برای مهار اختلاف سطوح نوری شدید و نسبت سیگنال به نویز (SNR) بزرگتر یا مساوی ۵۲ دسی‌بل است. ابزارهای بهبود تصویر شامل BLC (جبران نور پس‌زمینه)، HLC (مهار نقاط نوری شدید) و 3D DNR (کاهش سه‌بعدی نویز) هستند. همچنین پارامترهای کنتراست، روشنایی، اشباع رنگ، وضوح (Sharpness)، گین و تعادل سفیدی (White Balance) از طریق نرم‌افزار کلاینت یا پنل وب قابل تنظیم بوده و سوییچ روز و شب به‌صورت دستی، خودکار، زمان‌بندی‌شده یا حالت اختصاصی Day/Night انجام می‌شود. جهت حفظ حریم شخصی، امکان تنظیم ۴ ناحیه ماسک‌گذاری چندضلعی (Polygon Privacy Mask) تعبیه شده است.

رابط‌ها

در ساختار رابط‌های فیزیکی دوربین مداربسته هایک‌ویژن DS-2CFW04(/EU)، تجهیزات زیر دیده می‌شوند:

• یک درگاه شبکه RJ45 با سرعت 10M/100M خودتطبیق
• یک عدد میکروفون داخلی
• یک عدد بلندگوی داخلی با حداکثر توان ۲ وات
• کلید سخت‌افزاری ریست (Reset Key) جهت بازگردانی تنظیمات به حالت پیش‌فرض
• کانکتور فیش مادگی ۵.۵ میلی‌متری کواکسیال برای ورودی تغذیه برق

قابلیت‌ها

هسته اصلی پردازش رویدادها در هایک‌ویژن DS-2CFW04 بر پایه سیستم تشخیص حرکت (Motion Detection) استوار است که به‌طور هوشمند اهداف انسانی و وسایل نقلیه (Human and Vehicle Detection) را تفکیک و شناسایی می‌کند. این ویژگی هشدارهای کاذب ناشی از حرکت باد، درختان یا حیوانات کوچک را به حداقل می‌رساند. در زمان بروز رخداد، فرآیند اتصال رویداد (Linkage) شامل ارسال نوتیفیکیشن و اعلان به مرکز مانیتورینگ (Notify Surveillance Center) و تولید آلارم صوتی بازدارنده از طریق اسپیکر داخلی (Audible Warning) خواهد بود. علاوه بر این، توابع سیستمی نظیر تصویر آینه‌ای (Mirror)، مکانیسم Heartbeat و قابلیت ضدسوسوزدن (Anti-banding) در دستگاه فعال هستند.

مشخصات عمومی

پوشش بدنه، فریم جلو و پایه نگه‌دارنده دوربین DS-2CFW04(/EU) از متریال پلاستیکی باکیفیت ساخته شده و مقاومت فیزیکی آن در برابر نفوذ آب و گردوغبار مطابق استاندارد بین‌المللی IP66 تأیید شده است (این مدل فاقد لایه ضدخوردگی ویژه برای محیط‌های اسیدی یا ساحلی صنعتی است). ابعاد فیزیکی دستگاه برابر با ۹۴.۱ × ۷۵ × ۱۷۴.۵ میلی‌متر و وزن تقریبی آن تنها ۲۷۰ گرم است. دوربین توانایی کارکرد پایدار در بازه دمایی ۳۰- تا ۵۰+ درجه سانتی‌گراد و حداکثر رطوبت ۹۵ درصد (بدون میعان) را داراست. تغذیه دستگاه با ولتاژ 12VDC (با تلورانس ۲۵ درصد) و جریان ۰.۶ آمپر با بیشینه مصرف توان ۷.۲ وات انجام می‌گیرد که مدار آن مجهز به محافظ اتصال معکوس پلاریته بوده و یک آداپتور سوئیچینگ سازگار نیز درون بسته‌بندی محصول قرار داده شده است.

قیمت هایک‌ویژن DS-2CFW04(/EU)

با توجه به نوسانات تأمین تجهیزات و تنوع انتخاب در فواصل کانونی لنز (۲.۸ میلی‌متر و ۴ میلی‌متر)، قیمت دوربین مداربسته هایک‌ویژن DS-2CFW04(/EU) بر اساس نسخه درخواستی و شرایط سفارش محاسبه می‌شود. مجموعه تخصصی «دالیا اسمارت» به‌عنوان مرجع تأمین سیستم‌های حفاظت تصویری، اصالت و سلامت کامل این کالا را همراه با راهنمایی‌های فنی پیش از خرید تضمین می‌نماید. جهت استعلام قیمت روز، بررسی موجودی انبار، دریافت پیش‌فاکتور و مشاوره با کارشناسان فنی، می‌توانید از طریق راه‌های ارتباطی با دالیا اسمارت در تماس باشید.

نتیجه‌گیری

دوربین مداربسته تحت‌شبکه هایک‌ویژن مدل DS-2CFW04(/EU) محصولی ایده‌آل و مقرون‌به‌صرفه برای سناریوهایی است که ترکیب کیفیت تصویر شفاف ۴ مگاپیکسلی، تفکیک سوژه‌های انسان و خودرو، ارتباط صوتی دوطرفه و استقرار سریع بدون نیاز به بستر کابل‌کشی کواکسیال یا شبکه مدنظر است. پشتیبانی این پارت نامبر (DS-2CFW04) از نسل جدید Wi-Fi 6 تضمین‌کننده ارتباط پایدار رادیویی تا مسافت ۱۲۰ متری بوده و پوشش نورپردازی دوگانه مادون قرمز و نور سفید تا برد ۳۰ متر، امکان پایش محیطی کامل را در تمام ساعات شبانه‌روز فراهم می‌آورد. بهره‌گیری از استاندارد حفاظتی IP66 و وجود آداپتور اورجینال در بسته‌بندی، این دوربین بالت را به یک گزینه با ارزش خرید بالا و نصب آسان در سبد محصولات حفاظتی دالیا اسمارت تبدیل کرده است.
