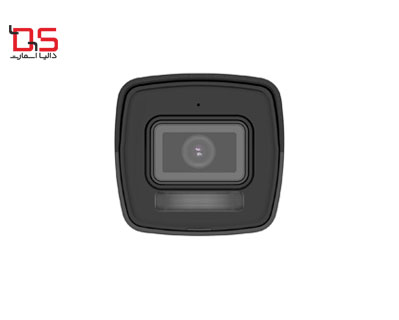

بررسی تخصصی دوربین تحت شبکه هایک‌ویژن DS-2CD1043G2-LIU(F)

کمپانی هایک‌ویژن (Hikvision) به‌عنوان یکی از پیشگامان صنعت نظارت تصویری در جهان، در سبد محصولات تحت شبکه اقتصادی و ارتقایافته خود دوربین مداربسته بالت DS-2CD1043G2-LIU(F) را به بازار عرضه کرده است. این دوربین بالت ثابت (Fixed Bullet) ۴ مگاپیکسلی، به فناوری نورپردازی دوگانه هوشمند (Smart Hybrid Light) و قابلیت تفکیک اهداف انسانی و وسایل نقلیه بر بستر تشخیص حرکت مجهز شده است؛ قابلیتی که عملاً ضریب خطای سیستم‌های نظارتی را در محیط‌های پیرامونی به حداقل می‌رساند. دوربین مداربسته هایک‌ویژن مدل DS-2CD1043G2-LIU(F) به دلیل بهره‌مندی از میکروفون داخلی جهت نظارت شنیداری هم‌زمان، استاندارد نفوذناپذیری IP67 و گزینه‌های بهینه فشرده‌سازی ویدئویی، انتخابی مهندسی‌شده و مقرون‌به‌صرفه برای پیاده‌سازی سیستم‌های حفاظتی در پروژه‌های اداری، تجاری، انبارها، ورودی مجتمع‌های مسکونی و فضاهای بیرونی با چالش‌های نوری متغیر به شمار می‌رود.

مشخصات و ویژگی‌های هایک‌ویژن DS-2CD1043G2-LIU(F)

دوربین

هسته تصویربرداری پارت‌نامبر DS-2CD1043G2-LIU(F) مبتنی بر یک سنسور 1/3 اینچی Progressive Scan CMOS است که امکان تفکیک جزئیات را در حداکثر رزولوشن ۱۴۴۰ × ۲۵۶۰ پیکسل (معادل ۴ مگاپیکسل) فراهم می‌سازد. از نظر حساسیت نوری، این دوربین در شرایط نوری ۰.۰۰۵ لوکس (در F1.6 با روشن بودن AGC) تصویری رنگی ثبت می‌کند و در تاریکی مطلق (۰ لوکس) با تکیه بر پروژکتورهای دید در شب به ثبت تصویر می‌پردازد. بازه سرعت شاتر از ۱/۳ ثانیه تا ۱/۱۰۰,۰۰۰ ثانیه متغیر است که به سنسور اجازه می‌دهد در مواجهه با حرکات سریع یا شرایط نوری شدید، نوردهی متناسبی ایجاد کند. سوئیچ وضعیت شب و روز با یک فیلتر مکانیکی کات مادون قرمز (IR Cut Filter) هدایت می‌شود تا رنگ‌های طبیعی در روز و تصاویر واضح در شب تضمین گردند. برای انطباق کامل کادر پوشش در حین نصب، پایه مکانیکی دستگاه امکان چرخش افقی (Pan) از ۰ تا ۳۶۰ درجه، تنظیم شیب عمودی (Tilt) از ۰ تا ۹۰ درجه و دوران دورانی (Rotate) از ۰ تا ۳۶۰ درجه را در اختیار نصاب قرار می‌دهد.

لنز

دوربین شبکه هایک‌ویژن DS-2CD1043G2-LIU(F) با دو فاصله کانونی ثابت ۲.۸ و ۴ میلی‌متری و مانت M12 عرضه می‌شود. دیافراگم ثابت F1.6 در هر دو نسخه، ورود حجم نور کافی به سطح سنسور را تضمین می‌کند. نسخه ۲.۸ میلی‌متری دارای زاویه دید افقی ۹۸ درجه، عمودی ۵۴ درجه و قطری ۱۱۴ درجه است که کادری بسیار عریض جهت پوشش محوطه‌های باز یا سالن‌های گسترده ارائه می‌دهد. در مقابل، نسخه ۴ میلی‌متری زاویه دید افقی ۷۸ درجه، عمودی ۴۲ درجه و قطری ۹۳ درجه ایجاد کرده و تمرکز بیشتری بر فواصل دورتر دارد. بر اساس استاندارد جهانی DORI، عملکرد این دو لنز به شرح زیر است:

• لنز ۲.۸ میلی‌متر: برد تشخیص (Detect) ۶۳ متر، مشاهده (Observe) ۲۵ متر، بازشناسی (Recognize) ۱۲ متر و تعیین هویت (Identify) ۶ متر.
• لنز ۴ میلی‌متر: برد تشخیص (Detect) ۷۸ متر، مشاهده (Observe) ۳۱ متر، بازشناسی (Recognize) ۱۵ متر و تعیین هویت (Identify) ۷ متر.

نورپردازی

یکی از شاخص‌ترین مزیت‌های مهندسی این مدل، به‌کارگیری سیستم نور مکمل هوشمند ترکیبی (Smart Hybrid Light) است که از دو ماژول نور مادون قرمز (IR) با طول موج ۸۵۰ نانومتر و نور مرئی سفید (White Light) تشکیل شده است. حداکثر برد عملیاتی هر دو سیستم نورپردازی تا ۳۰ متر محاسبه شده است. حضور الگوریتم Smart Supplement Light باعث می‌شود تابش نور سفید یا مادون قرمز متناسب با موقعیت سوژه تعدیل شود و از پدیده اوراکسپوژر (سفید شدن بیش‌از‌حد چهره یا پلاک در فواصل نزدیک) جلوگیری به عمل آید؛ مزیتی که ثبت تصاویر پایش رنگی هدفمند را در زمان وقوع رخداد میسر می‌سازد.

ویدئو

برای مدیریت مصرف پهنای باند و کاهش فضای اشغال‌شده روی سرورها و ذخیره‌سازها، دوربین مداربسته DS-2CD1043G2-LIU(F) از فرمت‌های فشرده‌سازی پیشرفته H.265+ و H.264+ به‌همراه نسخه‌های پایه H.265 و H.264 در استریم اصلی و H.265 ،H.264 و MJPEG در استریم فرعی بهره می‌برد. نرخ بیت ویدئو در بازه ۳۲ کیلوبیت بر ثانیه تا ۸ مگابیت بر ثانیه با دو ساختار CBR و VBR قابل تنظیم است. این دوربین به دو استریم مجزا مجهز است:

• استریم اصلی (Main Stream): با فرکانس ۵۰ هرتز قادر به ارائه ۲۰ فریم در ثانیه با رزولوشن ۱۴۴۰ × ۲۵۶۰، و ۲۵ فریم در ثانیه در رزولوشن‌های ۱۰۸۰ × ۱۹۲۰ و ۷۲۰ × ۱۲۸۰ است. در فرکانس ۶۰ هرتز نیز رزولوشن ۴ مگاپیکسل را با ۲۰ فریم و رزولوشن‌های ۱۰۸۰p و ۷۲۰p را با ۲۴ فریم در ثانیه پردازش می‌کند.
• استریم فرعی (Sub-Stream): با نرخ ۲۵ فریم بر ثانیه (در فرکانس ۵۰ هرتز) و ۲۴ فریم بر ثانیه (در فرکانس ۶۰ هرتز) در رزولوشن‌های 720p، 640×480 و 640×360 در دسترس است.

همچنین قابلیت تعریف ۱ محدوده تمرکز باکیفیت (ROI) برای استریم اصلی در نظر گرفته شده تا پهنای باند در نقاط فاقد اهمیت هدر نرود.

صدا

این محصول مجهز به یک میکروفون داخلی توکار (Built-in Microphone) برای پایش صدا در محیط نصب است که صدا را به صورت مونو (Mono) دریافت و ضبط می‌کند. مدار صوتی دوربین از الگوریتم فیلترینگ نویز محیطی (Environment Noise Filtering) بهره می‌برد تا نویزهای زائد پس‌زمینه نظیر صدای باد یا تجهیزات سرمایشی کاهش یابد. نرخ نمونه‌برداری صوتی دوربین ۸ و ۱۶ کیلوهرتز بوده و از تنوع بالایی از کدک‌های فشرده‌سازی نظیر G.711ulaw ،G.711alaw ،G.722.1 ،G.726 ،MP2L2 ،PCM و AAC-LC با بیت‌ریت‌های گوناگون (از جمله ۶۴Kbps در کدک‌های خانواده G.711 و ۱۶ تا ۶۴Kbps در AAC-LC) پشتیبانی می‌کند.

شبکه

اتصال دوربین به شبکه نظارت تصویری از طریق یک درگاه اترنت تطبیق‌پذیر RJ45 با سرعت 10M/100M انجام می‌شود. این دوربین از تمامی پروتکل‌های مرجع تحت شبکه شامل TCP/IP ،ICMP ،DHCP ،DNS ،HTTP ،RTP ،RTSP ،NTP ،IGMP ،IPv6 ،UDP ،QoS ،FTP و SMTP پشتیبانی کامل به عمل می‌آورد. همچنین از منظر یکپارچه‌سازی با تجهیزات ضبط غیرهم‌نام، سازگاری کاملی با استانداردهای Open Network Video Interface (پروفایل‌های Profile S و Profile T، و در مدل با پسوند -F شامل Profile G) و رابط‌های ISAPI و SDK دارد. هایک‌ویژن DS-2CD1043G2-LIU(F) امکان مشاهده زنده هم‌زمان توسط ۶ کانال را داراست و از تعریف حداکثر ۳۲ حساب کاربری در ۳ سطح دسترسی مدیر (Administrator)، اپراتور (Operator) و کاربر عادی (User) پشتیبانی می‌کند. پایش و مدیریت این دوربین از طریق نرم‌افزار مرکزی iVMS-4200، سرویس ابری Hik-Connect و مرورگرهای وب نظیر Internet Explorer (ورژن‌های ۱۰ و ۱۱ با پلاگین) و نسخه‌های بدون پلاگین Chrome 57.0+ و Firefox 52.0+ به سهولت امکان‌پذیر است.

امنیت

هایک‌ویژن در معماری فریم‌ور پارت‌نامبر DS-2CD1043G2-LIU(F) پروتکل‌های امنیتی متعددی را پیاده‌سازی کرده است. حفاظت از دسترسی‌ها از طریق رمز عبور قدرتمند، احراز هویت اولیه و دایجست (Basic and Digest Authentication) برای ارتباطات پروتکل HTTP، و مکانیزم‌های احراز هویت دایجست و WSSE برای ارتباطات Open Network Video Interface تأمین می‌شود. از دیگر تدابیر دفاعی این مدل می‌توان به ثبت رویدادها در لاگ ممیزی امنیتی (Security Audit Log)، احراز هویت میزبان از طریق تطبیق آدرس فیزیکی (MAC Address) و درج واترمارک روی فریم‌ها جهت ممانعت از جعل مدارک تصویری اشاره کرد.

تصویر

پردازش تصویر در این دوربین ۴ مگاپیکسلی با تکیه بر دامنه دینامیکی گسترده واقعی (True WDR) با سطح ۱۲۰ دسی‌بل انجام می‌گیرد که تعادل نوری بسیار مطلوبی را میان بخش‌های پرنور و سایه‌های شدید محیط ایجاد می‌نماید. نسبت سیگنال به نویز در سنسور دوربین برابر یا بیشتر از ۵۲ دسی‌بل (SNR ≥ 52 dB) ثبت شده که نشان‌دهنده تولید حداقل نویز الکترونیکی است. علاوه بر این، مکانیزم‌های BLC (جبران نور پس‌زمینه)، HLC (مهار نقاط نوری شدید نظیر چراغ خودروها) و سیستم کاهش نویز دیجیتال سه‌بعدی (3D DNR) وضوح را در محیط‌های کم‌نور ارتقا می‌دهند. وضعیت سوئیچ روز و شب در چهار حالت خودکار، دستی، زمان‌بندی‌شده و شب/روز ثابت قابل تعیین است. از طریق نرم‌افزار و مرورگر می‌توان پارامترهایی چون اشباع رنگ، کنتراست، روشنایی، وضوح، گین، تعادل رنگ سفید (White Balance) و حالت چرخش کادر (Rotate Mode) را کالیبره نمود. جهت رعایت حریم خصوصی نیز امکان ترسیم ۴ ماسک چندضلعی قابل برنامه‌ریزی تعبیه شده است.

رابط‌ها

در بخش رابط‌های فیزیکی، این دوربین به پورت شبکه RJ45 10M/100M مجهز است. در نسخه‌های ارائه‌شده با پسوند F (یعنی DS-2CD1043G2-LIUF)، یک درگاه اسلات کارت حافظه توکار به چشم می‌خورد که از کارت‌های microSD/microSDHC/microSDXC تا ظرفیت ۵۱۲ گیگابایت برای ذخیره‌سازی محلی پشتیبانی می‌کند. همچنین دکمه سخت‌افزاری ریست (Reset Key) جهت بازگرداندن تنظیمات دوربین به شرایط پیش‌فرض کارخانه در نسخه‌های مجهز به پسوند -F گنجانده شده است.

قابلیت‌ها

دوربین بالت تحت شبکه هایک‌ویژن DS-2CD1043G2-LIU(F) در زمینه آنالیز ویدیویی پایه، مجهز به الگوریتم Motion Detection با قابلیت تفکیک نوع هدف (Target Classification) است؛ ویژگی هوشمندی که توانایی تشخیص و تفکیک انسان و وسایل نقلیه را داراست و از ارسال هشدارهای کاذب بر اثر حرکت شاخ‌وبرگ درختان، باران یا حیوانات کوچک جلوگیری می‌کند. سایر رویدادهای پایه سیستم شامل هشدار دستکاری لنز دوربین (Video Tampering Alarm) و وضعیت‌های استثنا (Exceptions) است. با تحریک هر یک از رویدادها، دوربین قابلیت فعال‌سازی سناریوهای اتصال (Linkage) را دارد؛ سناریوهایی نظیر بارگذاری ویدئو و تصویر روی سرور FTP یا کارت حافظه (در مدل -F)، ارسال ایمیل هشدار، ارسال اعلان به مرکز نظارت نرم‌افزاری، فعال‌سازی ضبط روی حافظه و ثبت تصویر آنی (Capture). عملکردهای عمومی دیگری از قبیل Heartbeat، ضد پرش نوری (Anti-Banding)، تصویر آینه‌ای (Mirror) و بازنشانی رمز عبور از طریق ایمیل نیز در فریم‌ور تعریف شده است.

مشخصات عمومی

ساختار مکانیکی بدنه DS-2CD1043G2-LIU(F) از تلفیق فلز و پلاستیک ساخته شده و ابعاد فیزیکی آن معادل ۱۷۰.۸ میلی‌متر طول، ۶۶ میلی‌متر عرض و ۶۹.۱ میلی‌متر ارتفاع است؛ در حالی که وزن خالص آن حدود ۲۷۰ گرم برآورد می‌شود. با توجه به دارا بودن استاندارد حفاظتی بین‌المللی IP67 (مطابق ضابطه IEC 60529-2013)، مقاومت کامل در برابر نفوذ گردوغبار و بارش مستقیم باران تضمین شده است. بازه دمای عملیاتی و راه‌اندازی این سیستم بین ۳۰- تا ۶۰+ درجه سانتی‌گراد و تحمل رطوبت آن تا ۹۵ درصد (بدون چگالش) تعیین شده که استقرار آن را در اقلیم‌های جغرافیایی سردسیر و گرمسیر امکان‌پذیر می‌سازد. از لحاظ تأمین انرژی، دستگاه انعطاف‌پذیر بوده و به دو شیوه قابل راه‌اندازی است: ولتاژ ۱۲ ولت DC با رواداری ۲۵٪± (مصرف حداکثر ۵ وات و مجهز به مدار محافظت از پلاریته معکوس) و یا از طریق فناوری انتقال برق روی بستر شبکه یعنی PoE با استاندارد IEEE 802.3af (کلاس ۳، با مصرف حداکثر ۶.۵ وات).

قیمت هایک‌ویژن DS-2CD1043G2-LIU(F)

با توجه به تغییرات بازار تجهیزات مداربسته، نوسانات ارزی و تنوع در ارائه نسخه‌های مختلف لنز (۲.۸ و ۴ میلی‌متر) و نسخه‌های مجهز به اسلات کارت حافظه (-F)، قیمت دوربین هایک‌ویژن DS-2CD1043G2-LIU(F) به‌صورت پروژه‌ای و روزانه تعیین می‌شود. فروشگاه تخصصی «دالیا اسمارت» به‌عنوان مرجع تأمین تجهیزات نظارتی پیشرفته، این محصول را با تضمین اصالت سخت‌افزاری و پشتیبانی فنی به مهندسان، مجریان پروژه‌ها و خریداران عرضه می‌کند. جهت دریافت آخرین قیمت، استعلام موجودی عمده، و بهره‌مندی از خدمات مشاوره تخصصی در انتخاب لنز متناسب با فواصل پروژه خود، می‌توانید با کارشناسان فنی دالیا اسمارت تماس حاصل فرمایید.

نتیجه‌گیری

دوربین مداربسته تحت شبکه هایک‌ویژن مدل DS-2CD1043G2-LIU(F) تعادلی کم‌نظیر از شفافیت ۴ مگاپیکسلی، هوشمندی تحلیلی و مقاومت فیزیکی را به نمایش می‌گذارد. تلفیق فناوری نورپردازی مکمل Smart Hybrid Light با قابلیت تفکیک دقیق انسان و خودرو در پایش حرکتی، بخش عمده‌ای از ناکارآمدی‌های سیستم‌های کلاسیک را برطرف کرده است. تجهیز دستگاه به میکروفون داخلی با فیلتر نویز، محدوده دینامیکی واقعی ۱۲۰ دسی‌بل برای محیط‌های با تضاد نوری شدید، پشتیبانی از استاندارد فشرده‌سازی H.265+، و همچنین امکان ارتقای حافظه جانبی تا ۵۱۲ گیگابایت در مدل‌های پسوند -F، ارزش خرید پارت‌نامبر DS-2CD1043G2-LIU(F) را به عنوان دوربینی مطمئن در ساختار نظارتی فضاهای صنعتی، تجاری و اداری دوچندان می‌سازد.
