مقدمه

رله‌ها از پایه‌ای‌ترین قطعات در برق و الکترونیک هستند که به ما اجازه می‌دهند یک مدار یا دستگاه را روشن/خاموش کنیم؛ آن هم بدون اینکه جریان اصلی را مستقیم از کلید یا کنترلر عبور دهیم. با رشد خانه هوشمند و پروژه‌های اینترنت اشیا، نیاز به کنترل از راه دور و ساده‌سازی سیم‌کشی بیشتر از قبل احساس می‌شود. اینجاست که «رله بلوتوثی» وارد می‌شود: یک رله که به‌جای کلید فیزیکی یا فرمان سیمی، می‌تواند فرمان روشن/خاموش را از طریق بلوتوث (معمولاً از موبایل) دریافت کند.

در این مقاله دقیق و جامع بررسی می‌کنیم رله بلوتوثی چیست، چگونه کار می‌کند، چه کاربردهایی دارد، چه مزایایی ارائه می‌دهد، چطور راه‌اندازی می‌شود و هنگام خرید باید به چه نکاتی توجه کنید.


رله بلوتوثی چیست؟

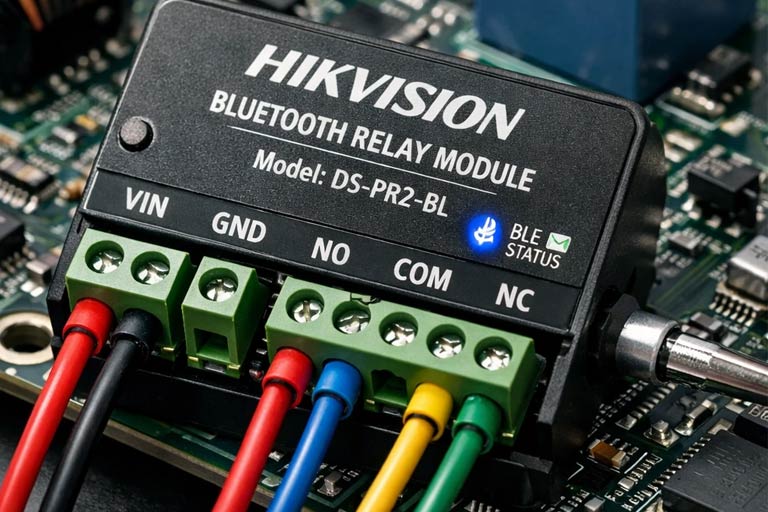

رله بلوتوثی (Bluetooth Relay) در ساده‌ترین تعریف، یک ماژول رله است که یک بخش ارتباطی بلوتوث (مثل BLE یا Bluetooth Classic) دارد و می‌تواند فرمان‌های کنترلی را بی‌سیم دریافت کند. خروجی رله هم مانند رله‌های معمولی معمولاً به‌صورت کنتاکت‌های:

  • NO (Normally Open): در حالت عادی باز است و با فرمان، وصل می‌شود.
  • NC (Normally Closed): در حالت عادی وصل است و با فرمان، قطع می‌شود.
  • COM (Common): پایه مشترک

ارائه می‌شود تا بتوانید انواع بارها (روشنایی، فن، قفل برقی، پمپ، تجهیزات تابلو برق و…) را کنترل کنید.

رله بلوتوثی چطور کار می‌کند؟ (نگاه فنی اما ساده)

یک رله بلوتوثی معمولاً از ۳ بخش اصلی تشکیل شده است:

  1. بخش تغذیه (Power)
    • بسته به مدل: 5V، 12V، 24V DC یا گاهی 220V AC
  2. بخش کنترل (کنترلر + بلوتوث)
    • یک میکروکنترلر فرمان را از بلوتوث دریافت می‌کند (از اپلیکیشن موبایل یا کنترلر مرکزی)
  3. بخش سوئیچینگ (Relay Output)
    • با تحریک بوبین رله یا درایور رله، کنتاکت‌ها تغییر وضعیت می‌دهند و مدار وصل/قطع می‌شود.

نکته مهم: بلوتوث معمولاً برای فاصله کوتاه طراحی شده (مثلاً داخل واحد/طبقه)، بنابراین رله بلوتوثی بیشتر برای سناریوهای محلی و نزدیک کاربرد دارد، نه کنترل از راه دور در مقیاس شهری (که آنجا Wi‑Fi/اینترنت یا GSM مناسب‌تر است).

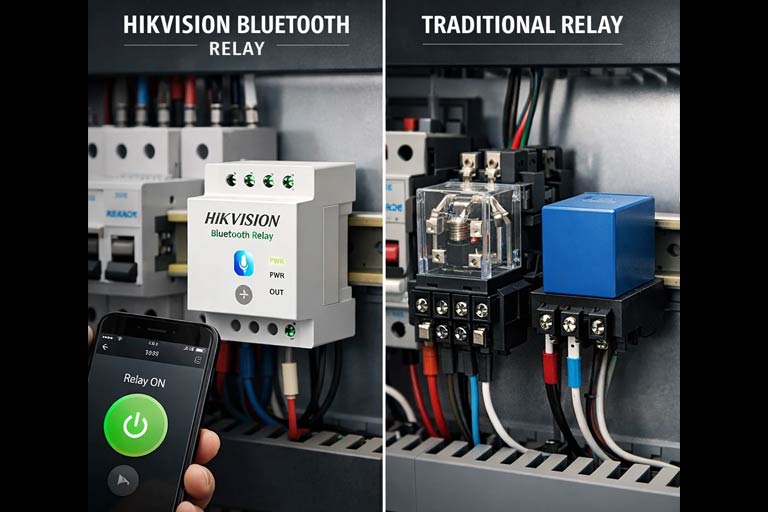

تفاوت رله بلوتوثی با رله‌های معمولی چیست؟

رله معمولی صرفاً یک کلید الکترومکانیکی/الکترونیکی است و برای تغییر وضعیت نیاز به فرمان سیمی (مثل ولتاژ تحریک بوبین) دارد. اما رله بلوتوثی:

  • فرمان را بی‌سیم می‌گیرد (از موبایل/تبلت/کنترلر BLE)
  • اغلب امکانات نرم‌افزاری دارد: زمان‌بندی، سناریو، نام‌گذاری کانال‌ها، وضعیت لحظه‌ای
  • راه‌اندازی آن برای کاربران خانگی ساده‌تر است چون بخشی از منطق کنترل داخل ماژول/اپ قرار دارد

کاربردهای رله بلوتوثی

رله بلوتوثی به‌دلیل نصب ساده و کنترل سریع، در پروژه‌های کوچک و متوسط بسیار پرکاربرد است. مهم‌ترین کاربردها:

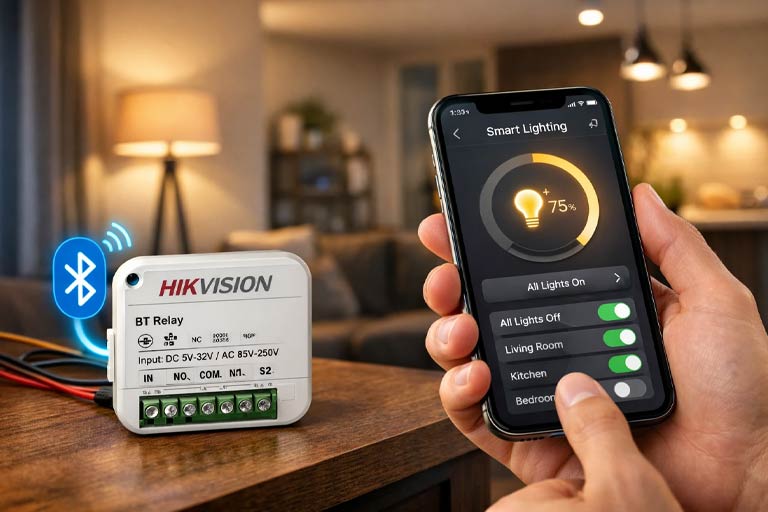

1) استفاده در خانه هوشمند (کنترل لوازم از راه دور نزدیک)

اگر یک سیستم خانه هوشمند کامل ندارید اما می‌خواهید بخشی از خانه را هوشمند کنید، رله بلوتوثی گزینه اقتصادی و ساده‌ای است. مثال‌ها:

  • روشن/خاموش کردن چراغ اتاق، راهرو، انباری
  • کنترل فن سرویس بهداشتی
  • کنترل ریسه‌ها و نور مخفی
  • قطع/وصل برق برخی پریزها (با رعایت توان و ایمنی)

2) کنترل روشنایی و سیستم‌های برقی

در پروژه‌های نورپردازی (خانگی/تجاری) می‌توان از رله بلوتوثی برای:

  • روشن/خاموش کردن مدارهای روشنایی
  • ساخت سناریوهای ساده (مثلاً «حالت خواب»: خاموش شدن چراغ‌ها)
  • کنترل چندکاناله روشنایی با یک اپ

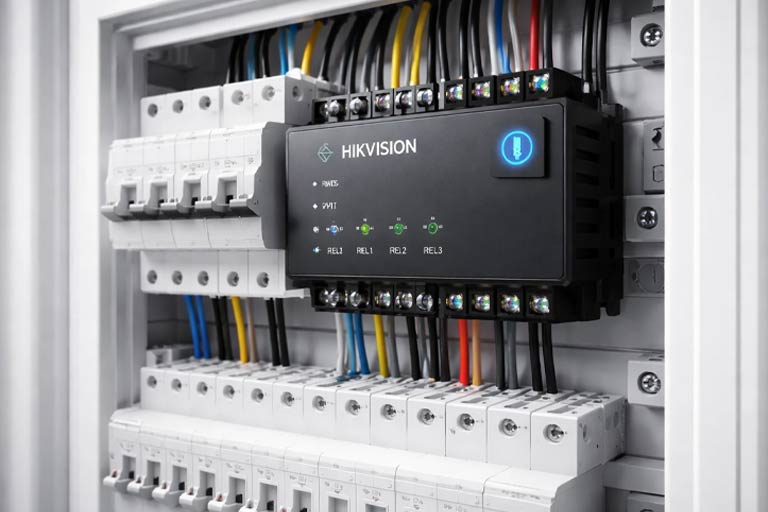

3) کاربرد در پروژه‌های الکترونیکی و صنعتی

برای کارگاه‌ها، تابلوهای کوچک، پروژه‌های DIY و نمونه‌سازی:

  • کنترل موتورهای کوچک (با رعایت جریان راه‌اندازی)
  • کنترل پمپ‌های سبک
  • تحریک کنتاکتور (به‌جای اتصال مستقیم بار سنگین به رله)
  • پروژه‌های آردوینو/ESP (در نقش فرمان یا خروجی کمکی)

در محیط صنعتی، معمولاً توصیه می‌شود بارهای سنگین را مستقیم به رله وصل نکنید و از کنتاکتور یا رله SSR/درایور مناسب استفاده کنید.

4) کنترل بی‌سیم تجهیزات مختلف

هرجایی که:

  • نیاز به کابل‌کشی دشوار است،
  • یا کاربر باید با موبایل سریع کنترل کند،

رله بلوتوثی کمک می‌کند؛ مثل:

  • روشن/خاموش کردن تابلو تبلیغاتی کوچک
  • کنترل درب‌های سبک یا قفل برقی (با رعایت امنیت)
  • کنترل تجهیزات موقت در نمایشگاه‌ها/پروژه‌های کوتاه‌مدت

مزایای رله بلوتوثی

1) عدم نیاز به سیم‌کشی پیچیده

در بسیاری از سناریوها شما فقط به تغذیه ماژول و اتصال رله به بار نیاز دارید و فرمان کنترلی با بلوتوث منتقل می‌شود.

2) کنترل راحت و سریع با موبایل یا تبلت

کاربر بدون کنترلر تخصصی، با گوشی:

  • رله را روشن/خاموش می‌کند
  • کانال‌ها را نام‌گذاری می‌کند
  • در برخی مدل‌ها زمان‌بندی انجام می‌دهد

3) امنیت بهتر نسبت به کنترل‌های رادیویی ساده (در صورت پیاده‌سازی درست)

بسیاری از کنترل‌های RF ساده ممکن است با ریموت‌های مشابه تداخل داشته باشند. در مقابل، بلوتوث معمولاً:

  • جفت‌سازی (Pairing) دارد
  • محدوده نزدیک‌تری دارد (از دید امنیتی یک مزیت است)
  • امکان تعریف دسترسی/پسورد در برخی محصولات وجود دارد

هشدار امنیتی: اگر ماژول اپلیکیشن ضعیف یا بدون احراز هویت داشته باشد، امنیت کاهش می‌یابد. در خرید، این نکته را جدی بگیرید.

4) مصرف انرژی پایین (به‌خصوص BLE)

در مدل‌های BLE، مصرف انرژی ارتباطی کم است و برای پروژه‌های کم‌مصرف یا باتری‌محور (در شرایط خاص) مناسب‌تر می‌شود.


نحوه استفاده و راه‌اندازی رله بلوتوثی (مرحله به مرحله)

نکته ایمنی مهم: اگر قرار است با برق 220 ولت کار کنید، حتماً از تکنسین برق کمک بگیرید. اشتباه در سیم‌بندی می‌تواند منجر به برق‌گرفتگی یا آتش‌سوزی شود.

مرحله 1) انتخاب منبع تغذیه مناسب

  • مشخصات ماژول را بررسی کنید: 5V/12V/24V DC یا AC
  • جریان موردنیاز ماژول را تأمین کنید (آداپتور استاندارد و پایدار)

مرحله 2) اتصال رله به بار (Load)

  • تصمیم بگیرید بار در حالت عادی روشن باشد یا خاموش:
    • حالت رایج: NO (در حالت عادی خاموش، با فرمان روشن)
  • اتصال معمول:
    • فاز/مثبت را از COM وارد کنید و از NO به بار خروجی بدهید
    • نول/منفی طبق استاندارد مستقیم به بار می‌رود (بسته به AC/DC)

مرحله 3) جفت‌سازی (Pair) با گوشی یا کنترلر بلوتوث

  • بلوتوث موبایل را روشن کنید
  • اگر ماژول نیاز به Pair دارد، مطابق دفترچه اقدام کنید
  • برخی مدل‌ها داخل اپ انجام می‌شوند و نیازی به Pair در تنظیمات گوشی نیست

مرحله 4) استفاده از اپلیکیشن مرتبط

بسته به برند/مدل:

  • اپ اختصاصی شرکت سازنده
  • یا اپ‌های عمومی (در ماژول‌های رایج BLE)

در اپ معمولاً می‌توانید:

  • کانال 1/2/… را روشن/خاموش کنید
  • تایمر (Timer) یا زمان‌بندی (Schedule) بگذارید
  • حالت لحظه‌ای (Momentary) یا لچ (Latch) را تنظیم کنید

مرحله 5) تست، پایدارسازی و ایمن‌سازی نصب

  • چندبار قطع/وصل را تست کنید
  • در صورت نویز یا قطع ارتباط:
    • محل نصب را تغییر دهید (دور از فلزات ضخیم/تابلوهای کاملاً فلزی)
    • از تغذیه باکیفیت‌تر استفاده کنید
  • در تابلو برق حتماً از:
    • فیوز مناسب
    • ترمینال استاندارد
    • سیم با سطح مقطع درست

استفاده شود.


نکات مهم در خرید رله بلوتوثی

برای اینکه انتخاب شما واقعاً کاربردی باشد، قبل از خرید این موارد را چک کنید:

1) برد و قدرت سیگنال بلوتوث

  • برد واقعی داخل ساختمان معمولاً از عدد تبلیغاتی کمتر است
  • دیوار، کابینت فلزی، تابلو برق، نویز الکترومغناطیسی برد را کم می‌کند
  • اگر برد بالا می‌خواهید، به:
    • BLE با آنتن بهتر
    • یا راهکارهای Wi‑Fi/Zigbee

فکر کنید.

2) ظرفیت جریان/ولتاژ خروجی رله

  • جریان نامی رله (مثلاً 10A) همیشه به معنی تحمل بارهای موتوری نیست
  • برای بارهای سنگین/موتوری:
    • از کنتاکتور یا رله مناسب صنعتی استفاده کنید
    • رله بلوتوثی را فقط به‌عنوان «فرمان» به کار ببرید

3) نوع خروجی و تعداد کانال

  • تک‌کانال یا چندکانال؟
  • نیاز به NO/NC؟
  • حالت لحظه‌ای (برای قفل/درب) یا روشن/خاموش پایدار؟

4) امکانات نرم‌افزاری و تجربه کاربری اپ

  • آیا اپ پایدار است؟
  • روی اندروید/ iOS پشتیبانی دارد؟
  • امکان زمان‌بندی، سناریو، نام‌گذاری خروجی‌ها، اشتراک دسترسی؟

5) کیفیت ساخت و ایمنی

  • وجود ایزولاسیون مناسب بین بخش کنترل و برق شهر (در مدل‌های AC)
  • ترمینال‌های باکیفیت، بدنه مقاوم
  • داشتن استانداردهای ایمنی (در صورت ارائه)

سوالات پرتکرار (FAQ)

آیا رله بلوتوثی از هر فاصله‌ای کار می‌کند؟

خیر. بلوتوث برای فاصله نزدیک است. داخل ساختمان، بسته به دیوار و نویز، برد می‌تواند محدود شود.

برای کنترل از بیرون خانه چه راهکاری بهتر است؟

اگر کنترل از راه دور اینترنتی می‌خواهید، معمولاً Wi‑Fi + اپ ابری یا کنترلر خانه هوشمند مناسب‌تر است.

رله بلوتوثی برای قفل برقی مناسب است؟

در برخی سناریوها بله، اما باید امنیت و دسترسی‌ها را جدی بگیرید (احراز هویت اپ، محدوده دسترسی، نصب اصولی).


نتیجه‌گیری

رله بلوتوثی یک راهکار ساده، سریع و اقتصادی برای کنترل بی‌سیم روشن/خاموش تجهیزات برقی در فاصله نزدیک است. اگر به دنبال هوشمندسازی سبک، کنترل روشنایی، پروژه‌های الکترونیکی یا اتوماسیون‌های کوچک هستید، رله بلوتوثی می‌تواند شروع خوبی باشد؛ به شرطی که در انتخاب محصول، برد واقعی، ظرفیت رله، کیفیت اپلیکیشن و ایمنی نصب را دقیق بررسی کنید.
