مقدمه

در سیستم‌های نظارتی و امنیتی، اغلب تمرکز کاربران روی انتخاب خود دوربین یا دستگاه ضبط است؛ اما یکی از مهم‌ترین اجزای زیرساختی که مستقیماً روی کیفیت تصویر، پایداری سیستم و طول عمر تجهیزات تأثیر می‌گذارد، سوکت‌ها و کانکتورهای دوربین مدار بسته هستند. انتخاب نادرست یا بی‌کیفیت سوکت می‌تواند باعث افت کیفیت تصویر، نویز، قطعی‌های مقطعی یا حتی سوختن دوربین شود.

سوکت‌ها نقش واسطه میان دوربین، کابل و دستگاه ضبط را ایفا می‌کنند و بسته به نوع سیستم (آنالوگ یا تحت شبکه)، نوع دوربین و شرایط محیط، انواع مختلفی دارند. در این مقاله از دالیا اسمارت، به‌صورت کاملاً تخصصی و در عین حال قابل فهم، با انواع سوکت دوربین مدار بسته، کاربرد هرکدام، مزایا و معایب، تفاوت‌ها، نکات نصب و راهنمای انتخاب بهترین گزینه آشنا می‌شوید.

هدف این راهنما، کمک به انتخاب درست، کاهش خطا در نصب و افزایش کارایی سیستم‌های نظارتی است.


سوکت دوربین مدار بسته چیست و چرا اهمیت دارد؟

سوکت (Connector) قطعه‌ای است که وظیفه اتصال فیزیکی و الکتریکی بین دوربین، کابل و دستگاه ضبط (DVR یا NVR) را بر عهده دارد. این قطعه کوچک، نقشی بسیار حیاتی دارد:

  • انتقال صحیح سیگنال تصویر و صدا
  • تأمین پایدار برق دوربین
  • جلوگیری از نویز، قطعی و افت کیفیت تصویر
  • افزایش دوام کابل‌کشی و تجهیزات

استفاده از سوکت غیراستاندارد یا نصب نادرست آن، یکی از اصلی‌ترین دلایل خرابی زودهنگام دوربین‌های مداربسته است.




۱. سوکت BNC | پرکاربردترین سوکت در دوربین‌های آنالوگ

معرفی سوکت BNC

سوکت BNC رایج‌ترین کانکتور برای انتقال تصویر در دوربین‌های مداربسته آنالوگ است. این سوکت روی کابل کواکسیال نصب می‌شود و سیگنال ویدئویی را از دوربین به دستگاه DVR منتقل می‌کند.

کاربردهای سوکت BNC

  • دوربین‌های آنالوگ HD (AHD، HD-TVI، HD-CVI)
  • اتصال دوربین به DVR
  • مانیتورها و تجهیزات تصویری نظارتی

ویژگی‌های فنی

  • اتصال قفل‌شونده (چرخشی)
  • پایداری بالا در انتقال تصویر
  • مقاوم در برابر لرزش
  • قابلیت استفاده در محیط‌های صنعتی

انواع سوکت BNC

  • BNC پیچی
  • BNC پرسی
  • BNC لحیمی
  • BNC نری و مادگی

مزایا

  • نصب نسبتاً ساده
  • نویز بسیار کم
  • قیمت مناسب
  • سازگاری گسترده با تجهیزات

نکات مهم نصب

  • استفاده از کابل کواکسیال استاندارد (RG59 یا RG6)

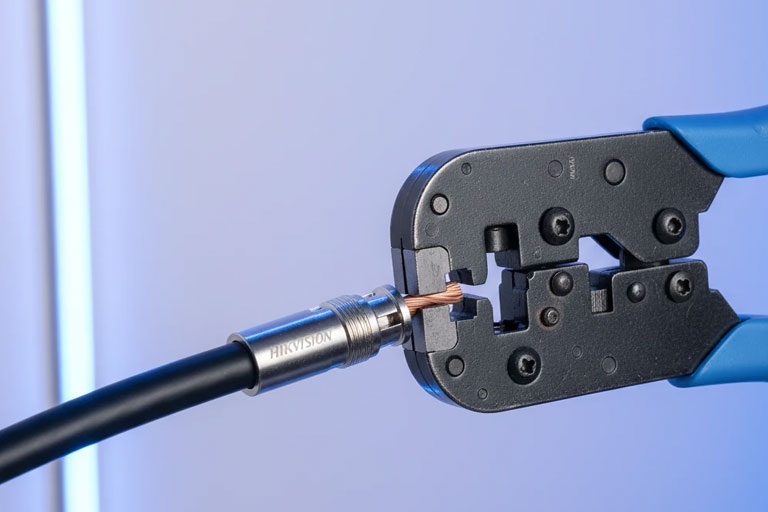

  • پرس اصولی سوکت
  • جلوگیری از تاخوردگی کابل
  • عایق‌کاری در محیط‌های مرطوب

۲. سوکت برق (کانکتور DC) | تأمین انرژی پایدار دوربین

کاربرد سوکت DC

تمام دوربین‌های مداربسته برای کارکرد، نیاز به برق دارند. رایج‌ترین نوع کانکتور برق در این سیستم‌ها سوکت DC 12V است.

انواع کانکتور DC

  • DC نری
  • DC مادگی
  • مدل پیچی
  • مدل فیشی

ویژگی‌ها

  • انتقال امن برق
  • نصب آسان
  • مناسب برای آداپتورهای ۱۲ ولت

نکات ایمنی

  • رعایت پلاریته مثبت و منفی
  • استفاده از کابل ضخامت مناسب
  • جلوگیری از اتصال کوتاه
  • عدم استفاده از آداپتور بی‌کیفیت

۳. کانکتور AV (RCA) | انتقال صدا در سیستم‌های نظارتی

کانکتور AV چیست؟

در دوربین‌هایی که مجهز به میکروفون هستند، از سوکت AV یا RCA برای انتقال صدا استفاده می‌شود.

کاربرد

  • ضبط صدای محیط
  • اتصال میکروفون خارجی
  • همگام‌سازی صدا با تصویر در DVR

مشخصات

  • معمولاً با رنگ قرمز یا سفید
  • سیگنال آنالوگ صوت
  • حساس به نویز در کابل‌کشی بلند

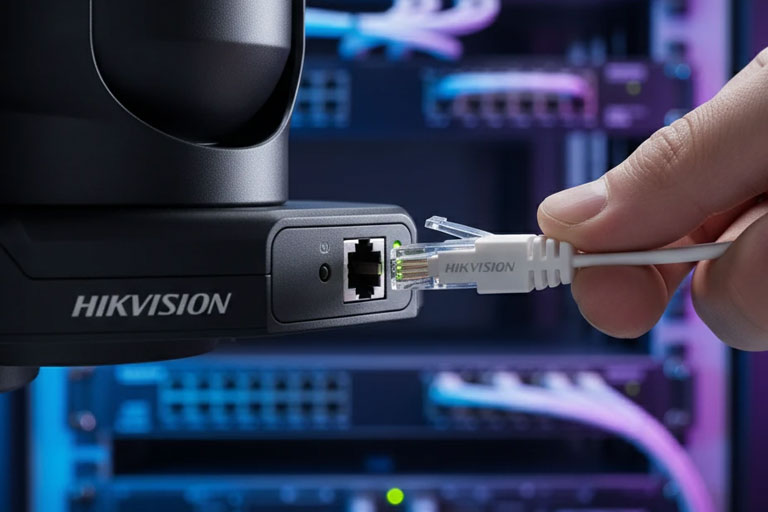

۴. سوکت RJ45 | کانکتور اصلی دوربین‌های تحت شبکه (IP)

معرفی

سوکت RJ45 برای اتصال دوربین‌های IP استفاده می‌شود و روی کابل شبکه (Cat5e/Cat6) نصب می‌شود.

وظایف اصلی

  • انتقال تصویر دیجیتال
  • انتقال دیتا
  • امکان تأمین برق از طریق POE

مزایا نسبت به سیستم آنالوگ

  • کیفیت تصویر بسیار بالا
  • فاصله انتقال تا ۱۰۰ متر
  • قابلیت مدیریت شبکه
  • کاهش کابل‌کشی

نکات نصب

  • رعایت استاندارد T568B
  • پرس دقیق سوکت
  • تست کابل قبل از نصب نهایی
  • استفاده از سوئیچ POE استاندارد

۵. سایر سوکت‌ها و کانکتورهای دوربین مدار بسته

سوکت USB

  • بکاپ‌گیری اطلاعات
  • اتصال موس یا حافظه جانبی به DVR/NVR

کانکتورهای اختصاصی

  • مخصوص برخی مدل‌ها یا برندها
  • انتقال همزمان تصویر، برق و دیتا

کانکتور فیبر نوری

  • پروژه‌های حرفه‌ای و مسافت‌های بلند
  • مقاومت بالا در برابر نویز الکترومغناطیسی

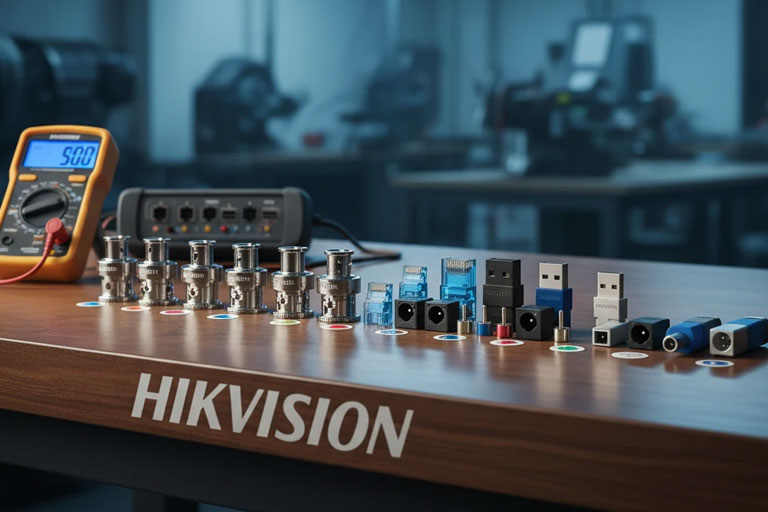

مقایسه سوکت‌های دوربین مدار بسته

  • BNC: آنالوگ، پایدار، مقرون‌به‌صرفه
  • RJ45: دیجیتال، پیشرفته، قابل توسعه
  • DC: برق‌رسانی
  • AV: انتقال صدا

انتخاب صحیح بسته به نوع پروژه انجام می‌شود.


نکات طلایی در انتخاب سوکت مناسب

  • تطابق با نوع دوربین (آنالوگ یا IP)
  • کیفیت آلیاژ فلز سوکت
  • برند معتبر
  • شرایط محیطی (رطوبت، حرارت، فضای باز)
  • استفاده از ابزار نصب استاندارد



تفاوت BNC و RJ45 چیست؟

BNC برای سیستم‌های آنالوگ و RJ45 برای شبکه/IP استفاده می‌شود.

آیا می‌توان سوکت خراب را تعویض کرد؟

بله، در صورت مهارت فنی و ابزار مناسب.

کیفیت سوکت چه تأثیری دارد؟

مستقیماً روی وضوح تصویر، نویز و طول عمر سیستم اثر می‌گذارد.

بهترین برند سوکت کدام است؟

سوکت‌های سازگار با تجهیزات HIKVISION از نظر کیفیت و سازگاری پیشنهاد می‌شوند.
