اجزای دوربین مداربسته چیست؟ آشنایی کامل با قطعات اصلی و جانبی سیستم‌های نظارتی

29 آبان 1404

اجزای دوربین مداربسته چیست؟ آشنایی کامل با قطعات اصلی و جانبی سیستم‌های نظارتی

مقدمه

سیستم‌های دوربین مداربسته (CCTV) چیزی فراتر از چند دوربین نصب‌شده روی دیوار هستند؛ این سیستم‌ها مجموعه‌ای هماهنگ از تجهیزات الکترونیکی و مکانیکی‌اند که با همدیگر کار می‌کنند تا یک هدف مشترک را تأمین کنند: حفظ امنیت و ایجاد امکان نظارت دقیق بر محیط. شناخت اجزای مختلف این سیستم‌ها به چند دلیل ضروری است:

  • انتخاب بهتر: وقتی بدانیم هر قطعه چه کاری انجام می‌دهد، می‌توانیم انتخاب دقیق‌تری در خرید داشته باشیم.
  • نصب اصولی: آگاهی از نحوه ارتباط اجزا، نصب را سریع‌تر و بدون خطا می‌کند.
  • نگهداری بهینه: شناخت نقاط ضعف و حساس قطعات باعث می‌شود زمان خرابی‌ها یا اختلالات کاهش یابد.

در این مقاله جامع، ابتدا اجزای اصلی و سپس اجزای جانبی یک سیستم دوربین مداربسته را بررسی می‌کنیم، عملکرد هر بخش را توضیح می‌دهیم و نکات فنی و نگهداری را ارائه می‌دهیم. همچنین به معرفی تکنولوژی‌های روز HIKVISIONدر هر بخش خواهیم پرداخت.

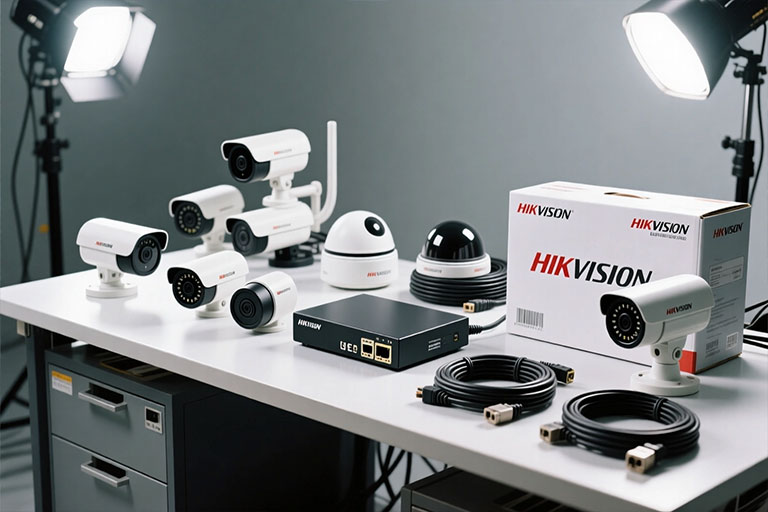

۱. اجزای اصلی دوربین مداربسته

۱-۱. دوربین (Camera Unit)

دوربین واحد ثبت تصویر سیستم است و شامل اجزای زیر است:

لنز (Lens)

  • کارکرد: متمرکز کردن نور محیط روی سنسور تصویر.
  • انواع:
    • ثابت (Fixed): زاویه دید ثابت، ارزان‌تر.
    • متغیر (Varifocal): امکان تغییر زاویه دید.
    • وریفوکال موتورایز: کنترل زوم از راه دور.
    • Fisheye: زاویه دید ۳۶۰ درجه.

سنسور تصویر (Image Sensor)

  • انواع رایج: CMOSو CCD.
  • اندازه سنسور (مثلاً ۱/۲.۸ اینچ) بر میزان نورگیری و کیفیت تصویر اثر مستقیم دارد.
  • HIKVISIONدر دوربین‌های جدید خود از سنسورهای CMOSبا فناوری DarkFighterاستفاده می‌کند که عملکرد فوق‌العاده‌ای در نور کم دارند.

برد داخلی (Main Board)

  • شامل پردازنده تصویر، مدار تغذیه، و چیپ‌های پردازش هوش مصنوعی (در مدل‌های AI).

کیس یا هوزینگ (Housing)

  • انواع: دام (Dome)، بولت (Bullet)، باکس (Box)، اسپید دام (PTZ).
  • مقاومت در برابر شرایط محیطی طبق استاندارد IP66یا IP67.


۱-۲. دستگاه ضبط (DVR/NVR)

DVR (Digital Video Recorder)

  • مناسب برای سیستم‌های HDآنالوگ.
  • دریافت تصویر از کابل کواکسیال و تبدیل آن به دیجیتال.

NVR (Network Video Recorder)

  • مخصوص سیستم‌های IP.
  • دریافت تصویر دیجیتال از کابل شبکه.
  • پشتیبانی از PoEدر برخی مدل‌ها (انتقال برق و دیتا در یک کابل).

🔹مزیت HIKVISION: رابط کاربری ساده، پشتیبانی از کدک فشرده‌سازی H.265+ برای صرفه‌جویی در فضای هارد.

۱-۳. هارد دیسک (HDD)

  • هاردهای معمولی مناسب این کار نیستند؛ باید از هارد Surveillanceاستفاده شود تا توانایی کار ۲۴/۷ داشته باشند.
  • ظرفیت رایج: ۱ تا ۱۰ ترابایت.
  • تأثیر مستقیم بر مدت زمان ذخیره‌سازی:
    • ۴ دوربین Full HDبا هارد ۲ ترابایت ≈ ۱۵ روز ضبط.

۱-۴. منبع تغذیه (Power Supply)

  • مدل آداپتور تکی برای هر دوربین یا پاور مرکزی برای چندین دوربین.
  • توصیه: استفاده از منبع تغذیه پایدار با خروجی ولتاژ ثابت ۱۲ ولت.
  • HIKVISIONدر بسیاری از مدل‌های PoEاین مشکل را با یک کابل شبکه حل کرده است.

۱-۵. کابل‌ها و اتصالات

  • کابل کواکسیال RG59: مناسب سیستم‌های آنالوگ HD.
  • کابل شبکه Cat5e/Cat6: برای IP.
  • کیفیت کانکتور BNCو RJ45اهمیت زیادی در عدم افت کیفیت دارد.

۱-۶. مانیتور نمایش

  • سایز رایج: ۱۹ تا ۳۲ اینچ.
  • رزولوشن Full HDیا بالاتر برای وضوح بیشتر.
  • برخی از کارفرمایان از تلویزیون‌های بزرگ برای اتاق کنترل استفاده می‌کنند.

۲. اجزای جانبی و تکمیلی

میکروفن

  • ضبط صدا در سیستم‌های صوتی تصویری.
  • اتصال مستقیم یا از طریق دستگاه ضبط.

کیبورد کنترلر PTZ

  • کنترل سریع حرکت افقی، عمودی و زوم دوربین‌های اسپید دام.
  • مدل‌های HIKVISIONبا LCDکوچک برای نمایش وضعیت اتصال عرضه می‌شوند.

کاور و محافظ‌ها

  • کاورهای سقفی، باکس محافظ فلزی، شید برای کاهش نور مستقیم خورشید.

تجهیزات شبکه: سوئیچ، روتر، مودم

  • سوئیچ PoEبرای کاهش کابل‌کشی.
  • روتر و مودم برای دیدن تصاویر از راه دور.

۳. تکنولوژی‌های روز HIKVISIONبرای هر بخش

  • EXIR Infrared: نور IRبا پخش یکنواخت و برد بلند.
  • AcuSense: تشخیص دقیق انسان و خودرو.
  • ColorVu: تصویر رنگی ۲۴ ساعته حتی در نور بسیار کم.
  • DeepinMind NVR: تحلیل ویدئویی با هوش مصنوعی.

۴. نکات نگهداری

بخش اقدام نگهداریدوره زمانی پیشنهادی
بخش اقدام نگهداریدوره زمانی پیشنهادی
کابل‌هابررسی اتصالات، تعویض کابل فرسوده هر ۶ ماه
هارد مانیتور خطا و سلامت هر ۳ ماه
دوربین‌ها تمیزکردن لنز و کیس ماهانه
منبع تغذیه تست ولتاژ خروجی سالانه

۵. پرسش‌های متداول (FAQ) گسترده

  1. آیا می‌توان منابع تغذیه معمولی را جایگزین کرد؟

خیر، منابع غیرتخصصی عمر مفید سیستم را کاهش می‌دهند.

  1. DVRبا چند کانال بگیرم؟

بسته به تعداد فعلی دوربین و احتمال افزایش در آینده.

  1. PoEچیست و چرا مفید است؟

انتقال برق و داده در یک کابل شبکه، کاهش هزینه نصب.

  1. آیا هارد SSDبهتر است؟

در مصرف انرژی و سرعت عالی است، ولی هزینه بالا و ظرفیت پایین‌تر دارد.

  1. چطور امنیت شبکه سیستم را بالا ببرم؟

تغییر رمز عبور پیش‌فرض، آپدیت Firmware، محدودکردن دسترسی اینترنتی.

همین حالا با کارشناسان ما تماس بگیرید تا بهترین ترکیب تجهیزات دوربین مداربسته HIKVISIONرا متناسب با نیاز خود دریافت کنید.
